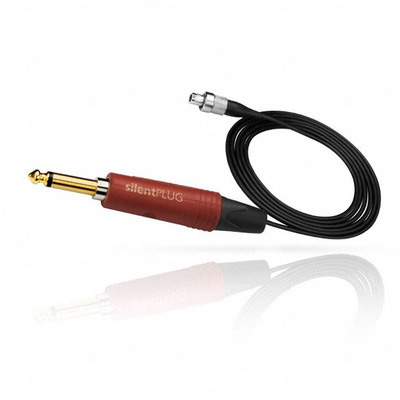

Professionelles Instrumentenkabel mit 6,35 mm Winkelklinkenstecker, 4-pol. Mini-XLR Anschlusskupplung für alle Taschensender,
inkl. Knickschutz beidseitig,
Kabellänge 20cm

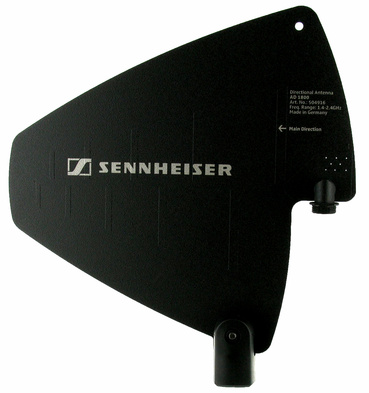

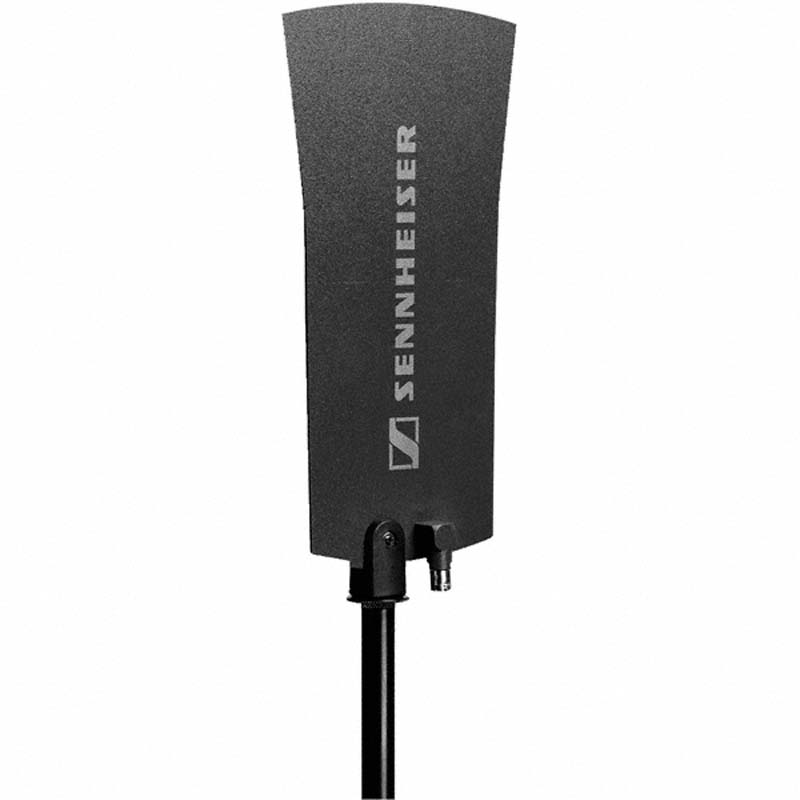

Aktive direktionale Antenne mit integriertem Antennenbooster. Der A 12 AD-UHF hat eine umschaltbare Bandbreite
von 24 MHz, welche innerhalb des Frequenzbereichs von 450-960 MHz angepasst werden kann.
Der integrierte Booster empfängt den nötige Kraft direkt über das Antennenkabel vom Empfänger.

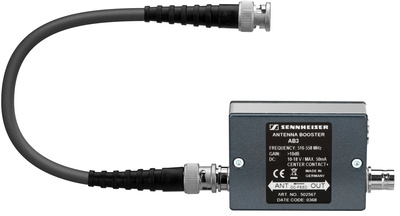

Antennenbooster, Mit einer Schaltbandbreite von 42 MHz und 10dB Verstärkung passt dieser Antennenbooster genau zur Leistungscharakteristik der ew G3 Empfänger. Bis zu zwei AB 3 je Diversity-Zweig sorgen für eine Kompensation von Verlusten auf den HF-Kabeln. Die Spannungsversorgung der Booster erfolgt über ASA 1 / NT 1-1.
Breitband-Antennenverstärker, Ganzmetallgehäuse, 5 - 15 dB einstellbar, 470 - 866 MHz, LED-Anzeige

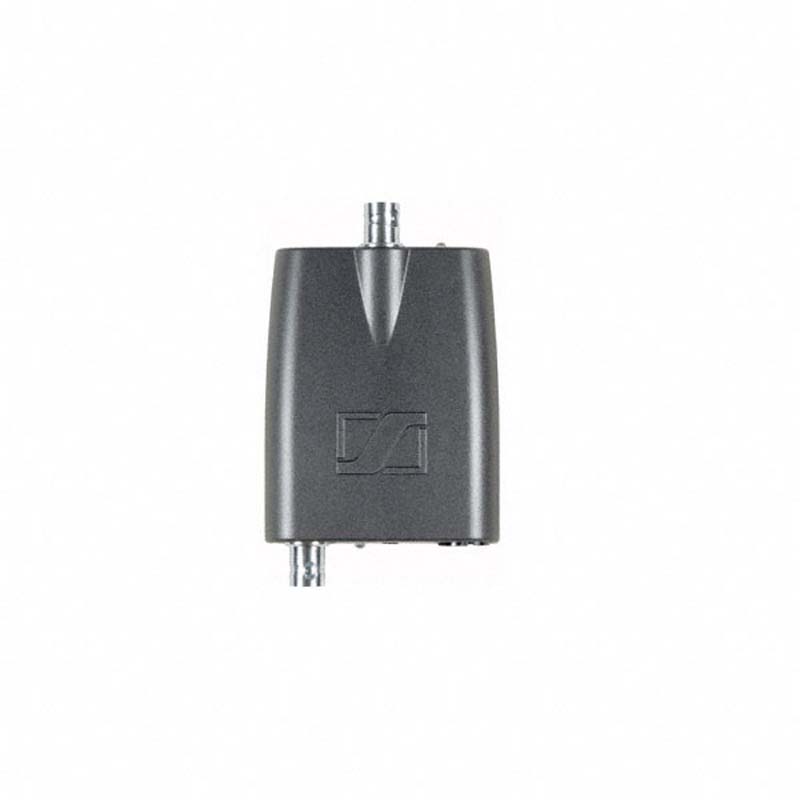

Der AB 3700 ist ein Breitband-Antennenverstärker mit einer vierstufigen einstellbaren Verstärkung von bis zu 15 dB zum Ausgleich von Kabeldämpfung. Integriert ist der Antennenverstärker bereits bei den Breitband-Antennen A 3700 (Rundstrahl) sowie der AD 3700 (Richtantenne) und dient der Verbesserung der Übertragungssicherheit bei Mehrkanalanlagen.
Leistungsmerkmale
Spritzwassergeschütztes Metallgehäuse;
Breitbandige Ausführung;
Vierstufig einstellbare Verstärkung;
Betriebsanzeige mit zwei Multicolor-LEDs;
Automatischer Bypass bei Ausfall der Boosterspeisung;
Technische Daten:
Frequenzbereich: 470 - 866 MHz;
Einstellen der Verstärkung: -3dB (Bypass-Einstellung), 5, 10, 15dB;
Intermodulationsfestigkeit OIP3: mind. 32 dBm;
Impedanz: 50 Ohm;
Spannungsversorgung: 9 - 15VDC, über Antennenkabel;
Stromaufnahme: 110 - 130 mA;
HF-Anschlüsse: BNC;
Montage: 3/8"- und 5/8?- Stativgewinde;
Maße: 80 x 64 x 24 mm;
Gewicht: ca. 265g

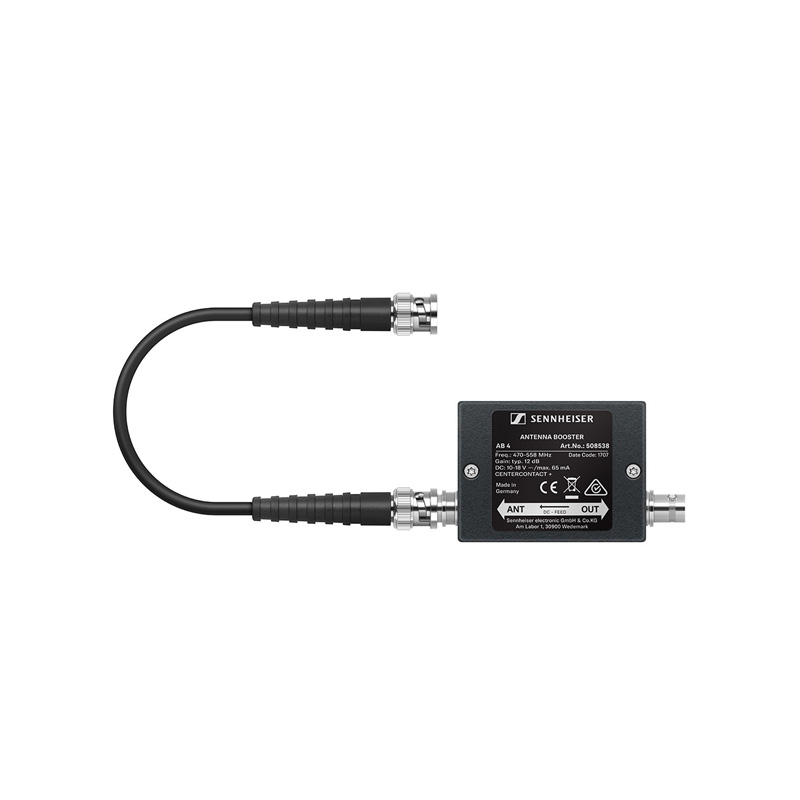

Der AB 4 is ein filternder, integrierter Antennenverstärker mit BNC-Anschlüssen. Er verstärkt das eingehende Singal um typisch 12dB und verhindert so Signalverluste bei langen Kabeln.
Der AB 4 ist vollkompatibel mit allen evolution wireless Systemen. Zusätzlich sind die Filter des AB 4 auf Frequenzen bis 88 Mhz erweitert worden.
Features
Verstärkt das Antennensingal um typ 12dB
Keine gesonderte Stromversorgung nötig
Kompaktes Metallgehäuse
Verstärkt Singal um typ. 12dB
Keine gesonderte Stromversorgung nötig
Kompaktes Metallgehäuse
Dimensions
12,5 x 8,2 x 2,6 cm
Weight
184g
Der AB 4 is ein filternder, integrierter Antennenverstärker mit BNC-Anschlüssen. Er verstärkt das eingehende Singal um typisch 12dB und verhindert so Signalverluste bei langen Kabeln.
Der AB 4 ist vollkompatibel mit allen evolution wireless Systemen. Zusätzlich sind die Filter des AB 4 auf Frequenzen bis 88 Mhz erweitert worden.
Features
Verstärkt das Antennensingal um typ 12dB
Keine gesonderte Stromversorgung nötig
Kompaktes Metallgehäuse
Verstärkt Singal um typ. 12dB
Keine gesonderte Stromversorgung nötig
Kompaktes Metallgehäuse
Dimensions
12,5 x 8,2 x 2,6 cm
Weight
184g
Der AB 4 is ein filternder, integrierter Antennenverstärker mit BNC-Anschlüssen. Er verstärkt das eingehende Singal um typisch 12dB und verhindert so Signalverluste bei langen Kabeln.
Der AB 4 ist vollkompatibel mit allen evolution wireless Systemen. Zusätzlich sind die Filter des AB 4 auf Frequenzen bis 88 Mhz erweitert worden.
Features
Verstärkt das Antennensingal um typ 12dB
Keine gesonderte Stromversorgung nötig
Kompaktes Metallgehäuse
Verstärkt Singal um typ. 12dB
Keine gesonderte Stromversorgung nötig
Kompaktes Metallgehäuse
Dimensions
12,5 x 8,2 x 2,6 cm
Weight
184g
Der AB 4 is ein filternder, integrierter Antennenverstärker mit BNC-Anschlüssen. Er verstärkt das eingehende Singal um typisch 12dB und verhindert so Signalverluste bei langen Kabeln.
Der AB 4 ist vollkompatibel mit allen evolution wireless Systemen. Zusätzlich sind die Filter des AB 4 auf Frequenzen bis 88 Mhz erweitert worden.
Features
Verstärkt das Antennensingal um typ 12dB
Keine gesonderte Stromversorgung nötig
Kompaktes Metallgehäuse
Verstärkt Singal um typ. 12dB
Keine gesonderte Stromversorgung nötig
Kompaktes Metallgehäuse
Dimensions
12,5 x 8,2 x 2,6 cm
Weight
184g
Der AB 4 is ein filternder, integrierter Antennenverstärker mit BNC-Anschlüssen. Er verstärkt das eingehende Singal um typisch 12dB und verhindert so Signalverluste bei langen Kabeln.
Der AB 4 ist vollkompatibel mit allen evolution wireless Systemen. Zusätzlich sind die Filter des AB 4 auf Frequenzen bis 88 Mhz erweitert worden.
Features
Verstärkt das Antennensingal um typ 12dB
Keine gesonderte Stromversorgung nötig
Kompaktes Metallgehäuse
Verstärkt Singal um typ. 12dB
Keine gesonderte Stromversorgung nötig
Kompaktes Metallgehäuse
Dimensions
12,5 x 8,2 x 2,6 cm
Weight
184g

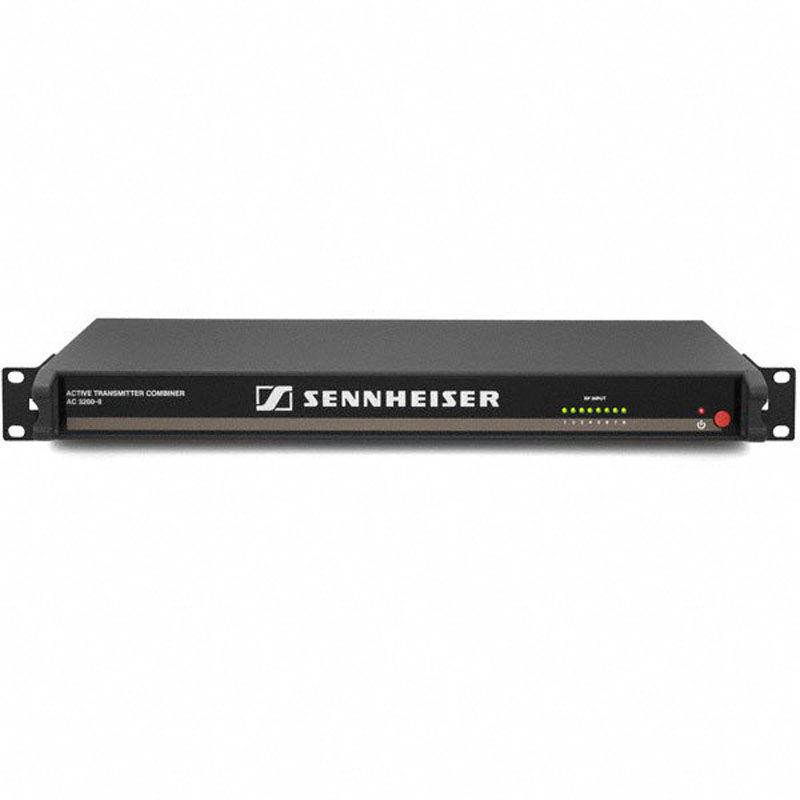

Aktiver 8-Kanal-Antennencombiner für große drahtlose Monitorsysteme. Bündelt bis zu 8 Eingangssignale mit max. 100 mW pro Kanal auf eine Antenne. Unterdrückt effektiv Intermodulationen; gewährleistet über LEDs einen schnellen Überblick über alle Eingangskanäle.

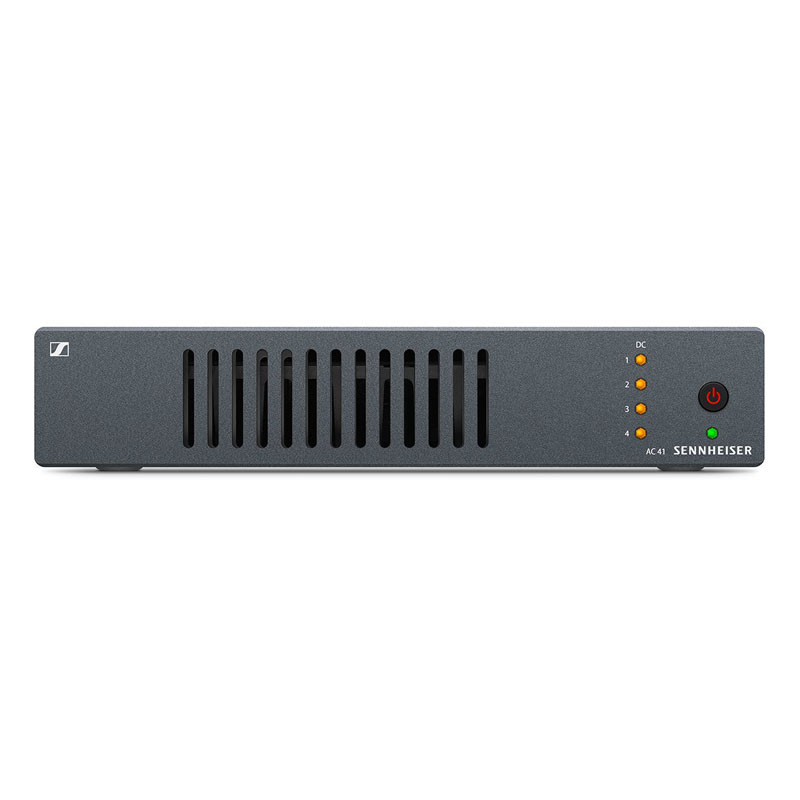

Aktiver Antennen-Kombiner für evolution wireless G4 Systeme. Der AC 41 betreibt bis zu vier Stereosender der ew-Serie mit einer gemeinsamen Antenne. Die Spannungsversorgung der SR IEM G4 Sender erfolgt vom Netzteil NT 3-1 (im Lieferumfang des SR IEM G4) über die BNC-Kabel und macht somit den Einsatz zusätzlicher Netzteile obsolet.
Merkmale:
Bis zu 4 Wireless Stereosender mit einer Antenne verwenden
Spannungsversorgung der SR IEM G4 Sender vom Netzteil über die BNC-Kabel, keine weiteren Netzteile erforderlich
Kompatibel mit G3 und G4 Systemen
Lieferumfang:
1x Aktiver Antennen-Combiner (470-870 MHz EU & UK / 470 - 608 MHz US)
1x NT 3-1 Netzteil mit jeweils einem EU-, UK-, US-Adaptern
4x BNC Antennen-Kabel
Technische Daten:
Frequenzbereich
470 - 870 MHz
470 - 608 MHz
Impedanz
50 ?
Abmessungen
ca. 212 x 168 x 43 mm
Gewicht
ca. 1470 g
Leistungsaufnahme
max. 3.4 A (with connected transmitters)
Temperaturbereich (Lagerung)
-20 °C bis +70 °C (-4 °F bis 158 °F)
Temperaturbereich (Betrieb)
-10 °C bis +55 °C (14 °F bis 131 °F)
Stromversorgung
13.8 V DC (with tabletop power supply unit NT 3-1)
11.4 V DC (protected against reverse supply), 350 mA
HF-Eingang
max. 30 mW per input
Durchgangsdämpfung
0 dB (±1 dB)
Relative Luftfeuchtigkeit Betrieb
5 to 95 %

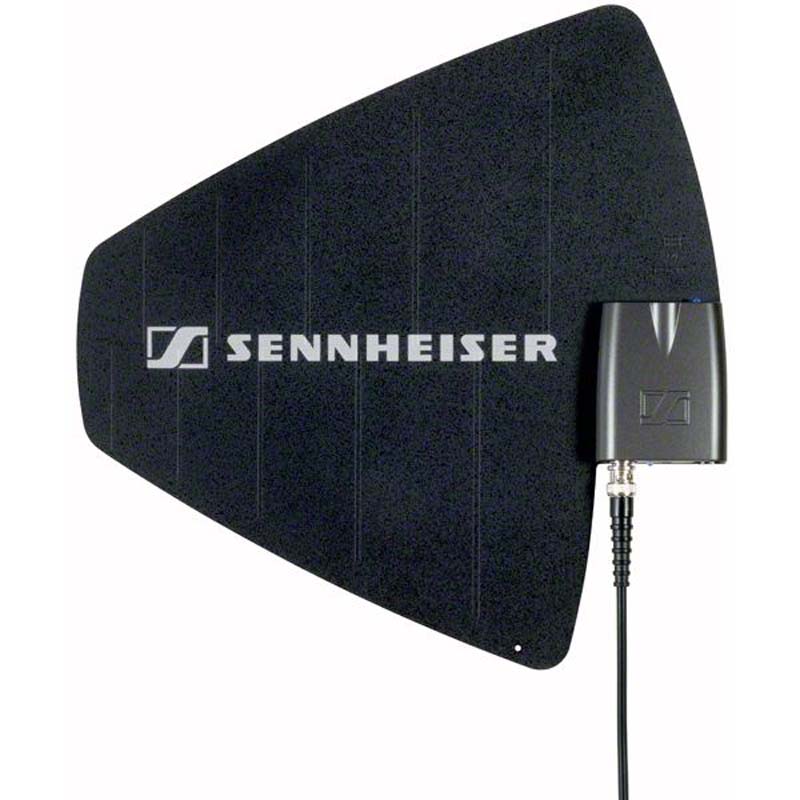

Aktive UHF-Antenne, Richtantenne, Booster schaltbar, 470 - 866 MHz, LED-Anzeige

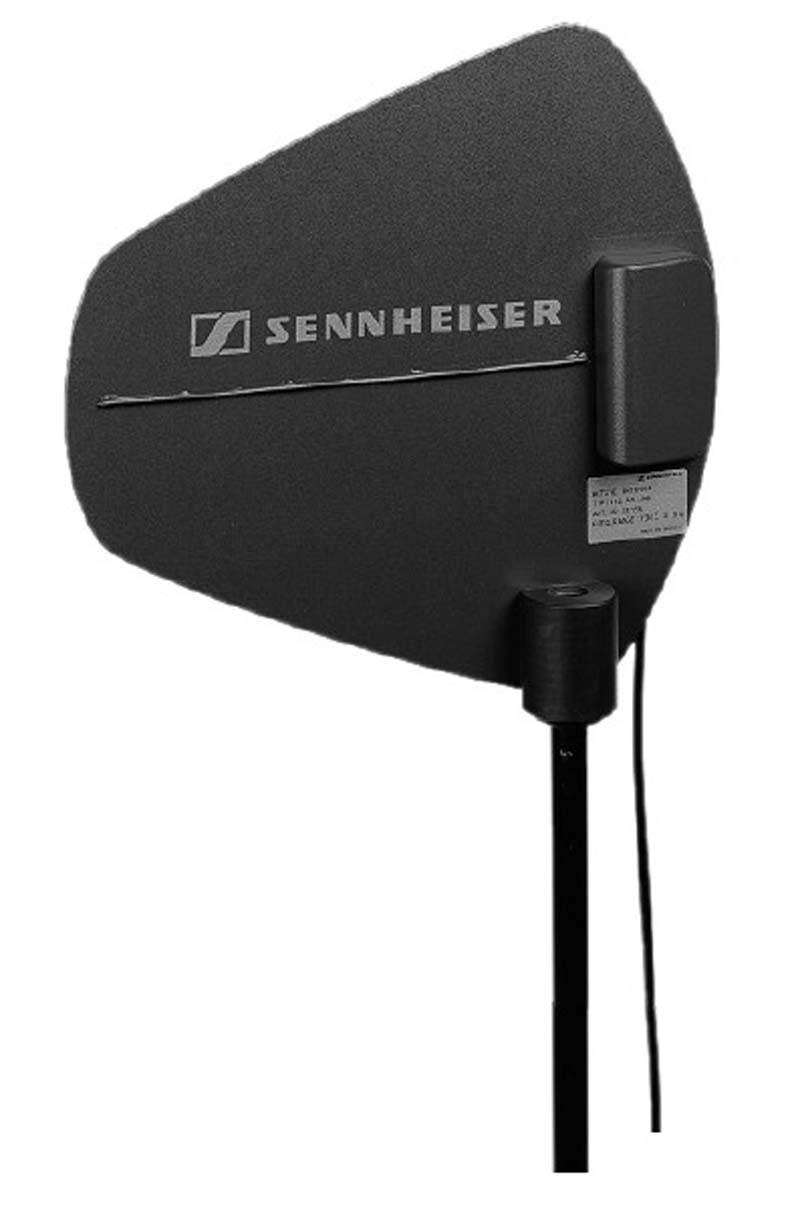

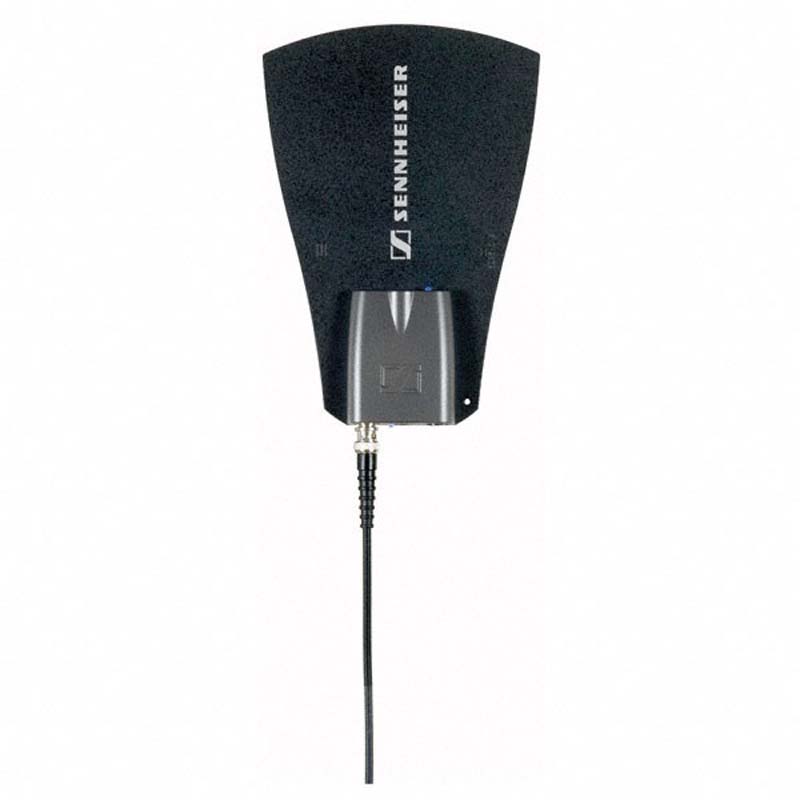

Die AD 3700 ist eine aktive Breitband-Richtantenne mit integriertem Antennen-Verstärker AB 3700. Die Antenne geeignet sich für alle Geräte der Serie EM3731/3732 sowie für die Empfänger EM2000/2050. Durch den Einsatz der AD 3700 wird die Übertragungssicherheit bei Mehrkanalanlagen verbessert.
Leistungsmerkmale
Hohe Empfangsqualität;
Öffnungswinkel: ca. 100°;
Vor- und Rückverhältnis: >= 14 dB;
Gewinn: ca. 5 dB;
Technische Daten
Frequenzbereich: 470 - 866 MHz;
Konstruktionsprinzip: aktive Richtantenne;
Funktion: Empfangsantenne;
Einstellen der Verstärkung: bypass(-3dB),5,10,15dB
Verstärkung: -6dB ohne Fremdspeisung
mehrfarbige LED-Anzeige der Verstärkung
OIP3: mind. 32dBm
Betriebsspannung: 9-15V
Stromaufnahme: 160 - 100mA
Impedanz: 50 Ohm;
HF-Anschluss: BNC;
Montageanschluß: 3/8"- und 5/8?- Stativgewinde;
Maße: 329 x 322 x 24 mm;
Gewicht: ca. 620g
Antennen-Frontmontage Set zur Verlegung der Antennenanschlüsse an die Rackfront bei Einsatz von EM 100 G2, EM 300 G2, EM 500 G2 oder SR 300 IEM G2 zusammen mit dem Rack-Montage Set GA 2
- Einfache Verlegung der Antennenanschlüsse an die Rackfront
-Passend für EM 100 G2, EM 300 G2, EM 500 G2 oder SR 300 IEM G2 zusammen mit dem Rack-Montage Set GA 2
-2 BNC-Kabel und Montagezubehör im Lieferumfang
